Android 颜色

Posted on Edited on In

前言

简要介绍安卓中的颜色相关内容，包括颜色的定义，创建颜色的几种方式，以及颜色的混合模式等

颜色模式

颜色模式 说明
ARGB8888 四通道高精度(32位)
ARGB4444 四通道低精度(16位)
RGB565 屏幕默认模式(16位)
Alpha8 仅有透明通道(8位)

颜色定义

类型 解释 0(0x00) 255(0xff)
A(Alpha) 透明度 透明 不透明
R(Red) 红色 无色 红色
G(Green) 绿色 无色 绿色
B(Blue) 蓝色 无色 蓝色

取值范围

A从0x00到0xff表示从透明到不透明。

RGB 从0x00到0xff表示颜色从浅到深。

当RGB全取最小值(0或0x000000)时颜色为黑色，全取最大值(255或0xffffff)时颜色为白色

创建及使用

1.java中定义颜色

1
int color = Color.GRAY;     //灰色

由于Color类提供的颜色仅为有限的几个，通常还是用ARGB值进行表示。

1
2
int color = Color.argb(127, 255, 0, 0);   //半透明红色
int color = 0xaaff0000;                   //带有透明度的红色

2.在xml文件中定义颜色

在/res/values/color.xml 文件中如下定义：

1
2
3
4
5
<?xml version="1.0" encoding="utf-8"?>
<resources>
    <color name="red">#ff0000</color>
    <color name="green">#00ff00</color>
</resources>

详解： 在以上xml文件中定义了两个颜色，红色和蓝色，是没有alpha（透明）通道的。

定义颜色以‘#’开头，后面跟十六进制的值，有如下几种定义方式：

1
2
3
4
#f00            //低精度 - 不带透明通道红色
#af00           //低精度 - 带透明通道红色
#ff0000         //高精度 - 不带透明通道红色
#aaff0000       //高精度 - 带透明通道红色

3.在java文件中引用xml中定义的颜色：

1
2
int color = getResources().getColor(R.color.mycolor);
int color = getColor(R.color.myColor);    //API 23 及以上支持该方法

4.在xml文件(layout或style)中引用或者创建颜色

1
2
3
4
<!--在style文件中引用-->
<style name="AppTheme" parent="Theme.AppCompat.Light.DarkActionBar">
    <item name="colorPrimary">@color/red</item>
</style>
1
2
android:background="@color/red"   //引用在/res/values/color.xml 中定义的颜色
android:background="#ff0000"      //创建并使用颜色

颜色混合模式

因为我们的显示屏是没法透明的，因此最终显示在屏幕上的颜色里可以认为没有Alpha通道。Alpha通道主要在两个图像混合的时候生效。

默认情况下，当一个颜色绘制到Canvas上时的混合模式是这样计算的：

(RGB通道) 最终颜色 = 绘制的颜色 + (1 - 绘制颜色的透明度) × Canvas上的原有颜色。

注意：

1.这里我们一般把每个通道的取值从0(0x00)到255(0xff)映射到0到1的浮点数表示。

2.这里等式右边的“绘制的颜色”、“Canvas上的原有颜色”都是经过预乘了自己的Alpha通道的值。如绘制颜色：0x88ffffff，那么参与运算时的每个颜色通道的值不是1.0，而是(1.0 * 0.5333 = 0.5333)。 (其中0.5333 = 0x88/0xff)

使用这种方式的混合，就会造成后绘制的内容以半透明的方式叠在上面的视觉效果。

还有不同的混合模式供我们选择，用Paint.setXfermode，指定不同的PorterDuff.Mode。

下表是各个PorterDuff模式的混合计算公式:

(D指原本在Canvas上的内容dst, S指绘制输入的内容src, a指alpha通道, c指RGB各个通道)

混合模式 计算公式
ADD Saturate(S + D)
CLEAR [0, 0]
DARKEN [Sa + Da - SaDa, Sc(1 - Da) + Dc*(1 - Sa) + min(Sc, Dc)]
DST [Da, Dc]
DST_ATOP [Sa, Sa * Dc + Sc * (1 - Da)]
DST_IN [Sa * Da, Sa * Dc]
DST_OUT [Da * (1 - Sa), Dc * (1 - Sa)]
DST_OVER [Sa + (1 - Sa)Da, Rc = Dc + (1 - Da)Sc]
LIGHTEN [Sa + Da - SaDa, Sc(1 - Da) + Dc*(1 - Sa) + max(Sc, Dc)]
MULTIPLY [Sa * Da, Sc * Dc]
SCREEN [Sa + Da - Sa * Da, Sc + Dc - Sc * Dc]
SRC [Sa, Sc]
SRC_ATOP [Da, Sc * Da + (1 - Sa) * Dc]
SRC_IN [Sa * Da, Sc * Da]
SRC_OUT [Sa * (1 - Da), Sc * (1 - Da)]
SRC_OVER [Sa + (1 - Sa)Da, Rc = Sc + (1 - Sa)Dc]
XOR [Sa + Da - 2 * Sa * Da, Sc * (1 - Da) + (1 - Sa) * Dc]

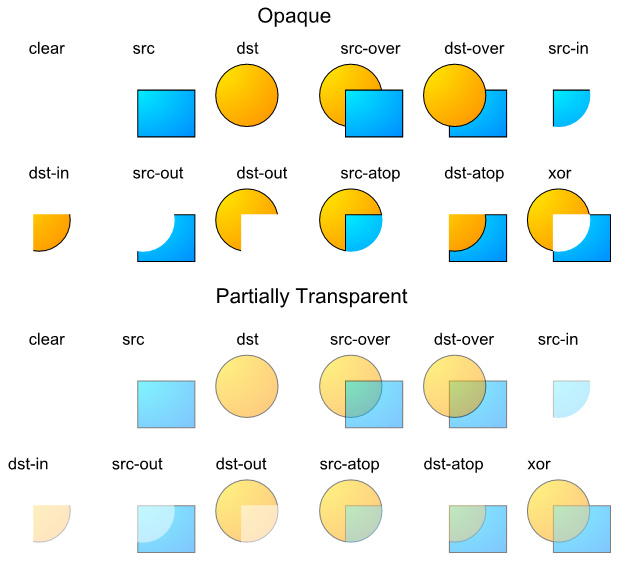

用示例图来查看使用不同模式时的混合效果如下

(src表示输入的图，dst表示原Canvas上的内容):
